Software Colasoft Capsa untuk Monitoring Jaringan Komputer

Pendahuluan

Capsa adalah penganalisa jaringan portabel untuk LAN dan WLAN yangmelakukan penangkapan paket secara real-time, memonitoring jaringan, analisis protokol,mendalami paket decoding, dan diagnosis. Ini menyediakan visibilitas yang komprehensif,membantu administrator jaringan atau network engineer agar cepat menentukan danmenyelesaikan masalah berbagai aplikasi, dan karena itu meningkatkan pengalamanpengguna akhir dan menjamin lingkungan jaringan produktif. Capsa adalah alat jaringan yang bagus untuk membantu menurunkan biaya TI, meningkatkan keamanan jaringan, meningkatkan layanan pelanggan, dan lebih lincah.

Fitur Utama

• Real-time menangkap dan menyimpan data yang dikirimkan melalui jaringan lokal,termasuk jaringan kabel dan jaringan nirkabel seperti 802.11a/b/g/n;
• Mengidentifikasi dan menganalisa protokol jaringan lebih dari 300, serta aplikasi jaringan berbasis pada protokol;
• Memonitor bandwidth jaringan dan penggunaan dengan menangkap paket data yangdikirimkan melalui jaringan dan menyediakan ringkasan dan informasi decoding tentangpaket ini;
• Lihat statistik jaringan sekilas tunggal, memungkinkan menangkap mudah daninterpretasi data pemanfaatan jaringan;
• Memantau Internet, e-mail dan pesan instan lalu lintas, membantu menjaga produktivitaskaryawan ke maksimum;
• Mendiagnosa dan menentukan masalah jaringan dalam hitungan detik dengan mendeteksidan mencari host yang mencurigakan;
• Memetakan rincian, termasuk lalu lintas, alamat IP, dan MAC, dari setiap host pada jaringan, yang memungkinkan untuk memudahkan identifikasi dari setiap host dan lalulintas yang melewati masing-masing;
• Visualisasikan seluruh jaringan dalam elips yang menunjukkan koneksi dan lalu lintasantara setiap host

Cara penggunaan

Untuk menjalankan aplikasi ini pertama-tama kita harus menginstall terlebih dahulu software colasoft capsa pada computer anda. Capsa colasoft tersedia berbagai jenis yaitu freeware, pro, dan enterprise. Versi Pro dan Enterprise mempunyai fitur yang lebih lengkap namun Anda harus purchase dengan sejumlah pembayaran tertentu pada Colasoft. Untuk memperoleh installer dan informasi software ini bisa diakses di www.colasoft.com

Setelah terinstall, langkah berikutnya adalah membuka aplikasi tersebut. akan terdapat tampilan seperti berikut.

Terdapat 2 tab menu dibagian atas yang tab ‘capture’ digunakan untuk memulai analisis paket jaringan. Sedangkan tab ‘replay’ digunakan untuk menampilkan paket yang sudah tersimpan dari direktori computer kita.

Pada tampilan awal terdapat 3 kolom utama, antara lain kolom adapter yang menampilkan interface yang akan digunakan untuk analisi jaringan; berikutnya adapter status untuk melihat grafik dari adapter yang kita pilih; dan yang terakhir analysis profil, disini kita dapat gunakan untuk memilih jenis analisis yang akan dilakukan bisa hanya untuk menganalisis traffic monitor, http, email, dns, ftp ataupun im. Bisa juga digunakan untuk menganalisis semuanya hanya dengan memilih full analysis.

Untuk memulai kita harus memilih adapater, network profil pada kolom kanan, dan analysys profil, klik start dan proses akan dimulai.

Tampilaln awalnya adalah sebagai berikut.

1372852645839382848

Fitur

• Capture protocol pada jaringan

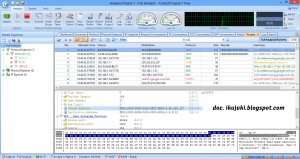

Pada ‘paket’ akan tercapture semua paket data yang berlalu lintas pada jaringan seperti berikut.

13728527161902666960

Pada masing-masing data akan ditampilkan detail decode dan hexadesimalnya terlihat pada kolom kedua dan ketiga.

• Meng-Capture Filter

Untuk melakukan penangkapan paket dari protokol tertentu kita bisa menggunakanfasilitas Filter pada Capsa.Jika kita klik ada banyak pilihan.Sebagai contoh kami pilihprotokol HTTP dan DNS saja.

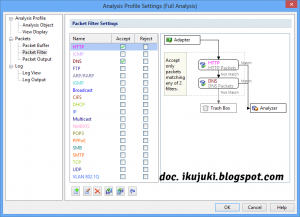

Piilhlah ‘packet filter’. Beri tanda centang untuk kolom accept (mengijinkan) atau reject (menolak) yang terdapat pada protocol yang diinginkan. Klik ok.

1372852749654145995

Untuk hasil capture bisa kita lihat di Packet, terlihat hanya paket yang protokolnya HTTPsaja yang terlihat.Hasil capturean ini dipengaruhi oleh filter apa yang digunakan, jikaingin fokus pilih protokol yang akan dicapture saja. Berikut tampilan paket hasil filtering yang dilakukan.

13728527721018641993

• Melihat statistik jaringan.

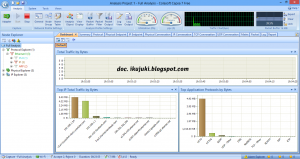

13728528681653263316

Disini terlihat tampilan total traffic pada jaringan, top ip yang dikunjungi, dan protocol yang sering tertangkap oleh jaringan dalam bentuk diagram.

• Melihat endpoint baik physical atau IPnya.

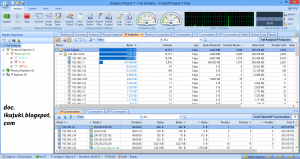

137285293091305593

1372853016963410963

Akan terlihat statistic lalu lintas data yang terjadi pada masing-masing alamat mac address ataupun ip addres pada jaringan yang terkoneksi dengan kita.

• Melihat conversation paket data

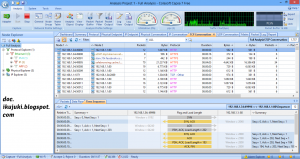

Disini akan terlihat conversation antara dua alamat (mac/ip add) berdasarkan protokolnya. Akan terlihat juga proses handshaking paket data yang terjadi pada kolom bawah tab sequence.

Sebagai contoh dibawah ini adalah konversasi pada protocol tcp dan proses handshakingnya.

1372853047683341138

Selain fitur-fitur diatas juga terdapat beberapa fitur lain seperti ping ke alamat ip lain pada jaringan yang terhubung dengan kita, melihat mac address computer lain, melihat statistic node atau conversation dalam bentuk matriks elips, dsb. Semua data yang tercapture dapat disimpan pada computer yang kita gunakan. Silahkan menggunakan sesuai kebutuhan anda.
