Membuat Desain ERD dan EERD Basis Data Perguruan Tinggi

*Tabel registrasi mata kuliah akan menyimpan informasi mengenai semester saat mata kuliah diambil oleh mahasiswa.

Setelah menyusun ERD, langkah berikutnya adalah membuat EERD (Extended Entity Relationship Diagram). EERD adalah desain tabel yang lebih mendetail, dilengkapi dengan tipe data dari setiap atribut serta kunci utama untuk setiap tabel. Gambar 2 menampilkan EERD sistem akademik yang telah dirancang untuk diimplementasikan dalam basis data.

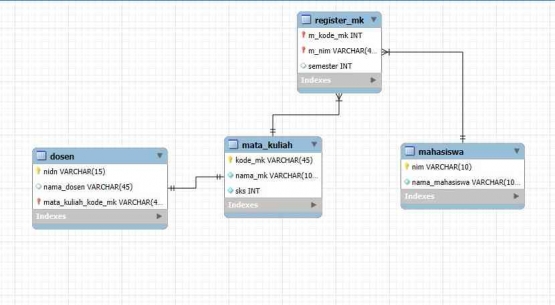

EERD Tono Rental( dihasilkan menggunakan MySQL Workbench)

Berdasarkan EERD yang telah dibuat, terdapat empat tabel utama sebagai berikut:

1. Tabel Dosen - digunakan untuk menyimpan informasi dosen, dengan atribut berupa NIDN (Nomor Induk Dosen Nasional) dan nama dosen.

2. Tabel Mata Kuliah - menyimpan informasi mengenai mata kuliah, meliputi kode mata kuliah, nama mata kuliah, jumlah SKS, dan dosen pengajar.

3. Tabel Mahasiswa - berfungsi untuk menyimpan data mahasiswa, dengan atribut berupa NIM (Nomor Induk Mahasiswa) dan nama mahasiswa.

4. Tabel Registrasi_MK - menyimpan informasi mengenai pengambilan mata kuliah oleh mahasiswa, termasuk semester pengambilan.

Tabel Registrasi_MK merupakan implementasi dari relasi many-to-many yang terjadi antara entitas Mahasiswa dan Mata Kuliah. Setiap baris dalam tabel ini mencatat informasi mahasiswa yang terdaftar pada mata kuliah tertentu di semester tertentu, sehingga memungkinkan untuk memonitor aktivitas akademik mahasiswa pada mata kuliah yang diambilnya.

Dengan demikian, kita telah menyelesaikan seluruh tahapan perancangan basis data untuk sistem akademik, mulai dari pembuatan ERD hingga pengembangan EERD. Proses ini menunjukkan bagaimana sebuah ide dapat dikonversi menjadi desain basis data yang matang dan siap digunakan. Bagi Anda yang ingin memahami lebih mendalam atau melihat tahapan pembuatan secara rinci, saya telah menyiapkan video tutorial lengkap.Tutorial ini akan memandu Anda melalui setiap langkah, mulai dari tahap awal perancangan hingga implementasi akhir, sehingga Anda bisa mengikuti prosesnya secara detail dan terstruktur.

Tertarik untuk memulai? Yuk, ikuti video tutorialnya!
