Website Jual-Beli Gambar mencakup desain ERD, EERD, implementasi basis data serta aplikasi basis data

STUDI KASUS WEBSITE JUAL-BELI GAMBAR

Sebuah platform jual-beli gambar dirancang khusus untuk memenuhi kebutuhan pengguna yang berperan sebagai pembeli gambar. Dalam sistem ini, pembeli dapat mencari dan membeli gambar berdasarkan berbagai kategori seperti "Lanskap", "Potret","Tradi" atau "Abstrak". Setiap gambar yang tersedia memiliki informasi terperinci, termasuk judul, deskripsi, dan harga, serta dikelompokkan ke dalam kategori melalui sistem pengelompokan dinamis. Pengguna, yang bertindak sebagai pembeli, harus mendaftarkan akun berupa nama dan juga email untuk dapat membeli gambar.   Mereka dapat menelusuri gambar yang tersedia sebelum membuat akun, memilih gambar yang diinginkan, dan menyelesaikan transaksi pembelian setelah akun di buat. Proses ini dicatat dalam entitas PesanGambar, yang berisi data pembeli, gambar yang dibeli, waktu pesan, jalur bayar,biaya, dan total harga. Setiap gambar yang tersedia disimpan dalam entitas Gambar, yang terhubung dengan entitas Kategori melalui entitas penghubung GambarKategori, memungkinkan satu gambar memiliki lebih dari satu kategori. Sistem ini memastikan pengalaman pengguna yang optimal dengan navigasi mudah, manajemen kategori yang efisien oleh admin, dan penyimpanan informasi transaksi untuk memberikan pembeli akses ke riwayat pembelian mereka, serta pembeli dapat menghapus data pembelian jika transaksi pembelian telah selesai. Yang nantinya gambar tersebut akan di kirimkan di kediaman pembeli, mengenai info lebih lanjutnya akan di kirim di email masing-masing pembeli.

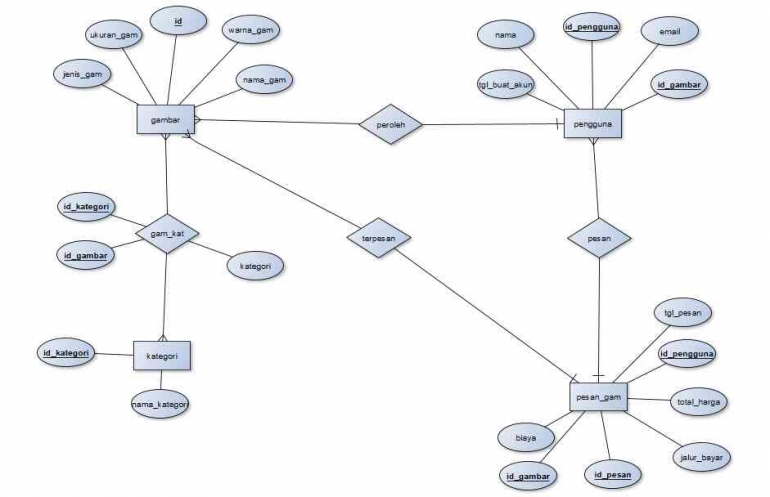

Gambar 2. ERD(dok.pribadi)

Berdasarkan desain ERD dari gambar di atas terdapat 5 entitas yaitu gambar, kategori, gambar_ kategor, pengguna dan pesan_gambar. Pada entitas gambar terdapat atribut id, nama_gambar,jenis_gambar,ukuran_gambar dan warna_gambar. Pada entitas kateri terdapat atribut id_kategori, nama_kategori. Pada entitas gambar_kategori terdapat atribut id_gambar, id_kategori, dan kategori. Pada entitas pengguna terdapat atribut   id_pengguna, id_gambar tgl_buat_akun, nama dan email. Pada entitas pesan_gambar terdapat atribut id_pesan,id_pengguna,id_gambar,tgl_pesan,biaya,jalur_bayar,dan total_harga.

Hubungan antar entitas yaitu, gambar ke kategori many to many dimana satu atau lebih  gambar terdapat satu atau lebih kategori dan satu atau lebih kategori terdapat satu atau lebih gambar. Sehingga relasi dari gambar_kategori menjadi entitas karena relasi antara gambar dan kategori many to many. Relasi antara pengguna ke gambar one to many yang dimana satu pengguna dapat memperoleh satu atau lebih gambar dan satu atau lebih gambar hanya dapat di peroleh satu pengguna. Relasi pengguna ke pesan_gambar many to one yang dimana satu atau lebih pengguna dapat memesan gambar satu atau lebih gambar pada pesan_gambar dan satu pesan gambar hanya dapat dipesan oleh satu pengguna. Relasi gambar ke pesan_gambar many to one  dimana satu atau lebih gambar di pesan lalu tersimpan pada entitas pesan_gambar dan satu pesan gambar memesan satu atau lebih gambar.

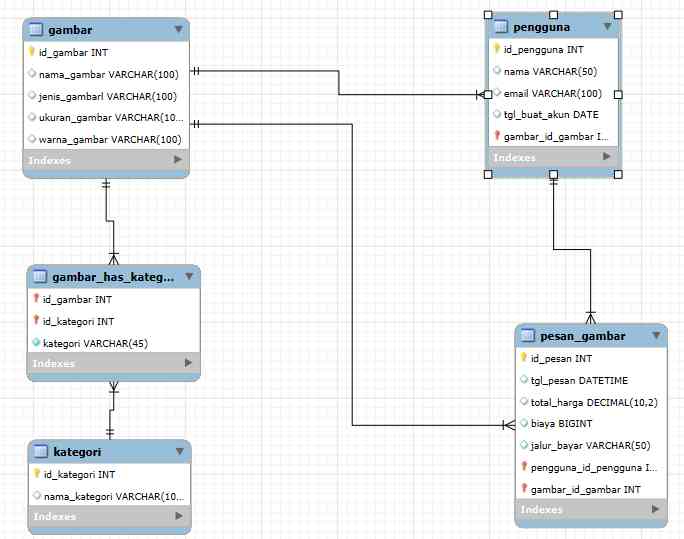

Gambar 3. EERD(dok.pribadi)

Berdasarkan desain EERD di atas beberapa kunci tamu masuk pada tabel yang saling berelasi,yaitu gambar dengan kategori(many to many) sehingga menghasilkan satu tabel yaitu gambar_kategori. Gambar dan pengguna, id_gambar sebagai foreign key pada tabel pengguna. Gambar dan pesan gambar,id_gambar sebagai foreign key pada tabel pesan_gambar. Serta pengguna dengan pesan_gambar,id_pengguna sebagai foreign key pada tabel pesan_gambar.

Berikut ini deretan tampilan website jual-beli gambar:

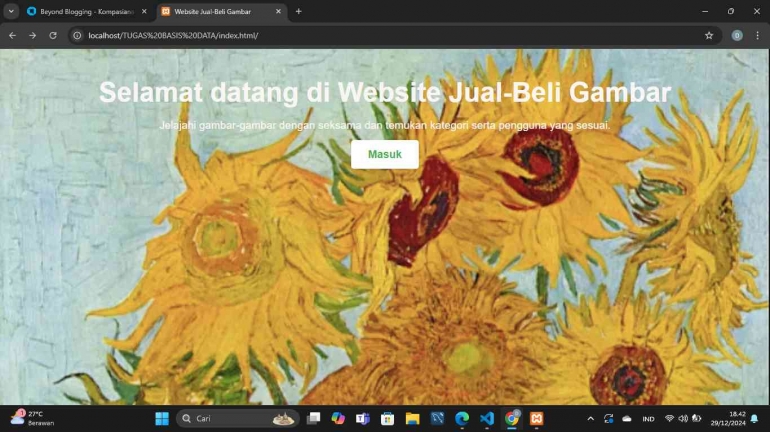

Gambar 4. Halaman Utama(dok.pribadi)

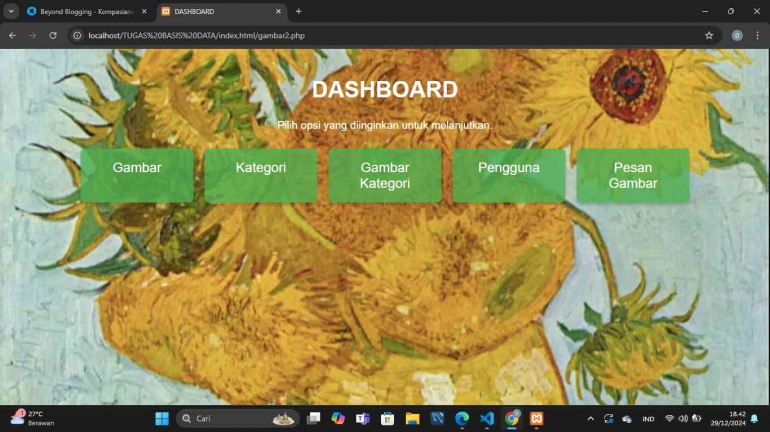

Gambar 5. Halaman Dashboard(dok.pribadi)
