Perkembangan jaman merupakan factor utama yang mendorong bertambahnya pengguna peralatan telekomunikasi diseluruh belahan dunia. Beberapa perlatan telekomunikasi yang digunakan dilegkapi oleh fasilitas untuk berhubungan dengan perangkat lain seperti printer, komputer, leptop dan handphone. Karena adanya fasilitas tersebut menyebabkan dibutuhkan suatu sistem yang dapat menjamin hubungan antara satu perangkat dengan perangkal lain secara continue atau terus-menerus dan reliable atau tepat guna menunjang kinerja dan koneksi suatu perangkat.
Salah satu solusi untuk mengatasi masalah tersebut adalah dengan membangun suatu jaringan komputer pada perusahaan-perusahaan yang menggunakan perangkat telekomunikasi seperti komputer atau leptop. Jaringan komputer adalah sebuah kumpulan komputer, printer dan peralatan lainnya yang terhubung. Informasi dan data bergerak melalui kabel-kabel maupun gelombang udara sehingga memungkinkan pengguna jaringan komputer dapat saling bertukar dokumen dan data, mencetak pada printer yang sama dan bersama sama menggunakan hardware/software yang terhubung dengan jaringan. Juga dapat dilakukan pengunaan internet secara bersamaan sehingga menghemat biaya karena dapat menggunakan satu buah modem saja.
Namun dalam perkembangan tidak semua komputer yang terhubung melalui jaringan komputer menggunakan Operating System yang sama. Hal tersebut yang mendorong saya untuk melakukan percobaan membangun jaringan komputer pada Operating system yang berbeda. Pada artikel ini saya membuat Jaringan komputer atau koneksi antara Operating System utama pada suatu Komputer yaitu Windows 7 dengan Operating System tambahan pada Virtual Machine jenis VMware Player dengan menggunakan Operating System Linux Ubuntu.
Sebelum melakukan percobaan terelebih dahulu diharapkan anda telah melakukan instalasi Virtual Machinejenis VMware Player dan telah mengisi serta menginstal VMware Player tersebut dengan Operating System Linux Ubuntu. Pada artikel ini tidak dijelaskan cara melakukan instalasi Linux Ubuntu pada VMware Player karena telah dijelaskan pada posting sebelumnya.
1.Pertama-tama dilakukan penyesuaian atau setting Network Operating System Linux Ubuntu pada VirtualBox dengan cara
a.Pilih dan click Icon Settings pada VirtualBox

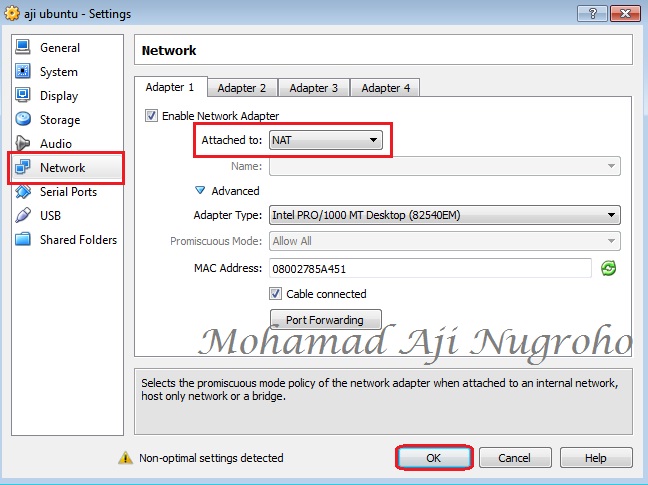

b.Kemudian pilih Network, lalu pilih jenis Attached to “NAT” kemudian click OK
2.Untuk menghubungkan Operating System Windows 7 dengan Operating System Linux Ubuntu dilakukan penyesuaian atau setting IP jaringan dari kedua Operating System. Untuk melakukan setting IP pada Linux Ubuntu terdapat 2 buah cara yang dapat digunakan. Yang pertama dapat dilakukan pada Terminal Linux Ubuntu dan yang kedua dapat dilakukan dengan cara setting IP pada Network Connections.
Cara 1

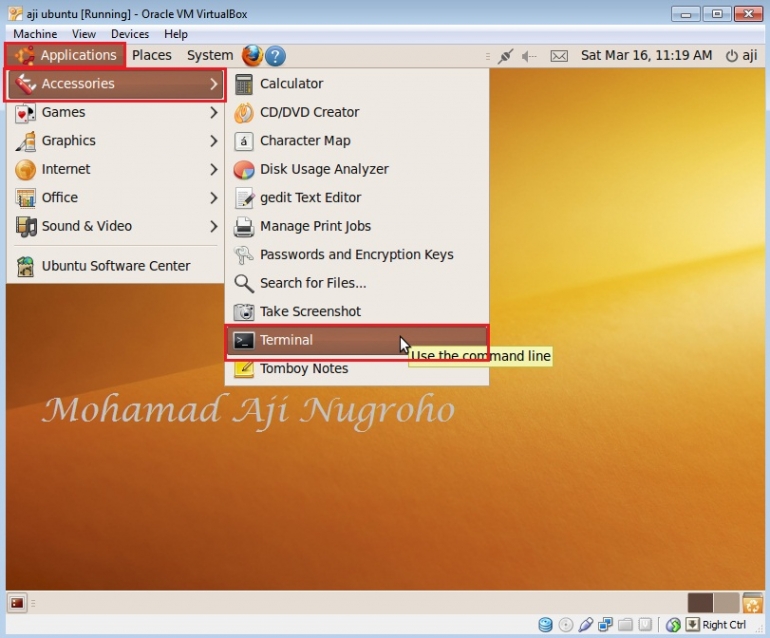

a.Pada Layar utama Linux Ubuntu pilih dan click Applications kemudian click Accessories lalu click Terminal atau lakukan seperti pada gambar dibawah ini

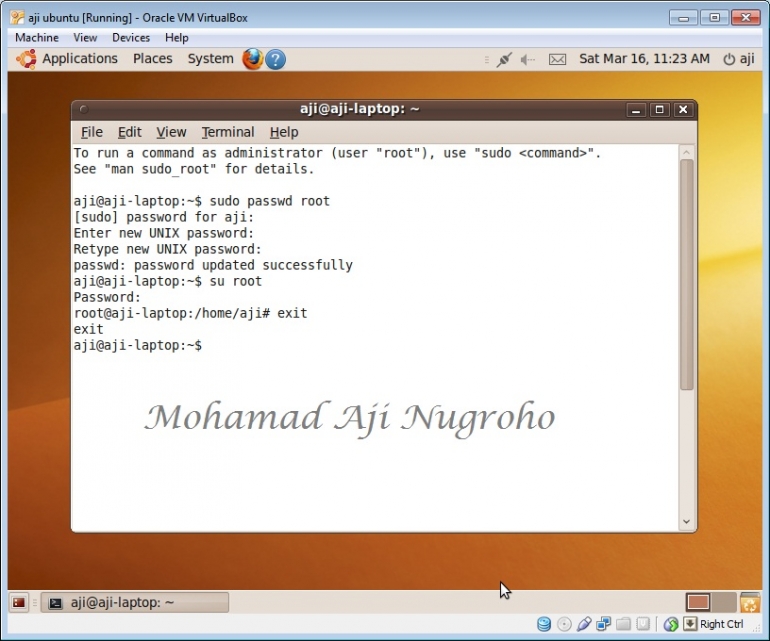

b.Pada jendela Terminal Linux Ubuntu buat user root dengan cara ketik “sudo passwd root”. User root adalah administrator pada Linux sehingga User root memiliki hak akses yang penuh dalam operasi Linux. Berbeda dengan OS Windows yang Administratornya secara otomatis, pada Linux harus dibuat terlebih dahulu User root yang merupakan Administrator pada OS Linux.
Kemudian masukkan password saat anda Log In Linux Ubuntu. Lalu masukkan password User root yang ingin anda buat dan retype password tersebut kembali sebagai verifikasi password dengan demikian User root telah selesai dibuat beserta dengan password User root.
c.Lalu Log in sebagai user root dengan mengetikkan “su root” pada Terminal dan masukkna password dari User root.

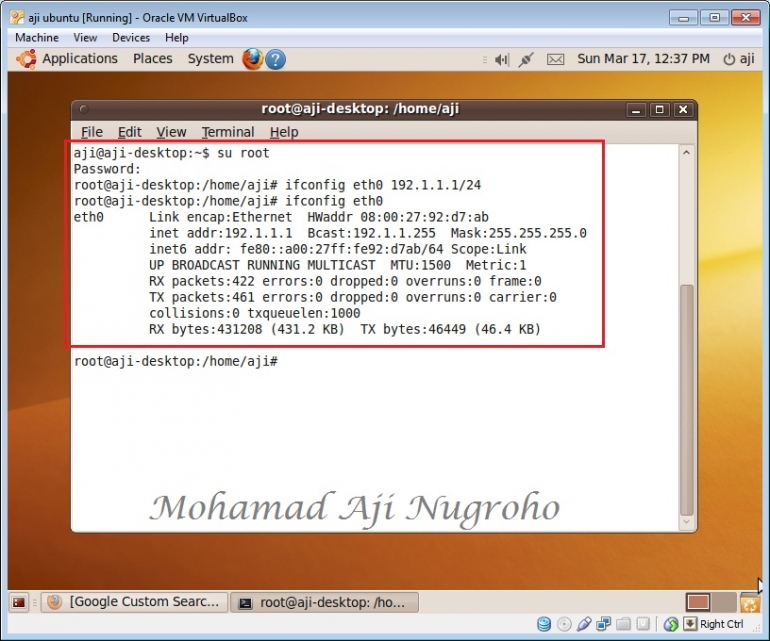

Kemudian lakukan setting IP Lan Ethernet dengan cara ketik “ifconfig eth0 192.168.1.1/24”. Dengan demikian Operating System linux Ubuntu telah diberi IP 192.168.1.1
Dan untuk melihat dan mengecek Ip sudah berganti atau belum maka ketik “ifconfig eth0” sehingga status dari Operating System Linux Ubuntu tersebut akan ditampilkan pada Terminal.
Cara 2

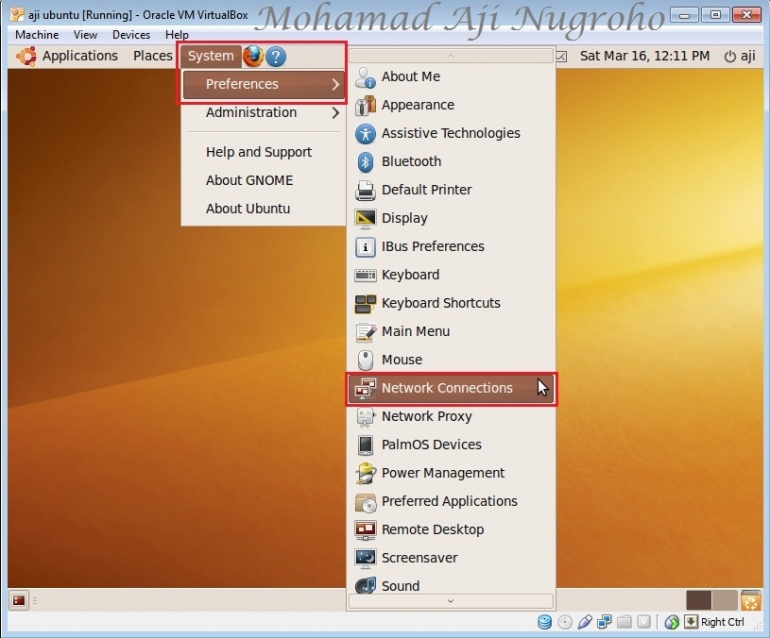

a.Pada Layar utama Linux Ubuntu pilih dan clickSystem, kemudian Preferences lalu Network Connection atau laukan seperti gambar dibawah ini
b.Pada jendela Network Connection pilih Auto eth0 kemudian Edit

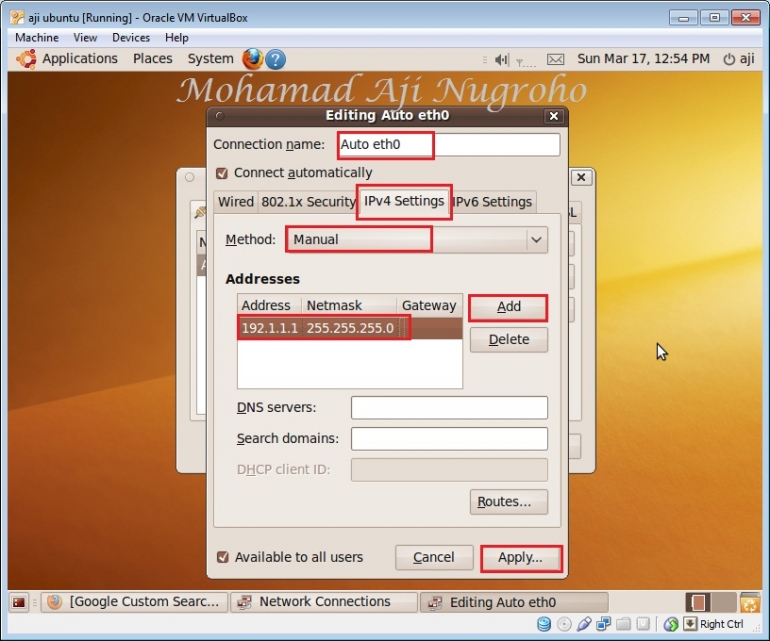

c.Pada jendela Editing Auto etho pilih IPv4 Setting, kemudian Method setting Manual, clickAdd dan masukkna IP Address dan Netmask dari Operating System Linux Ubuntu, kemudian pilih dan clickApply

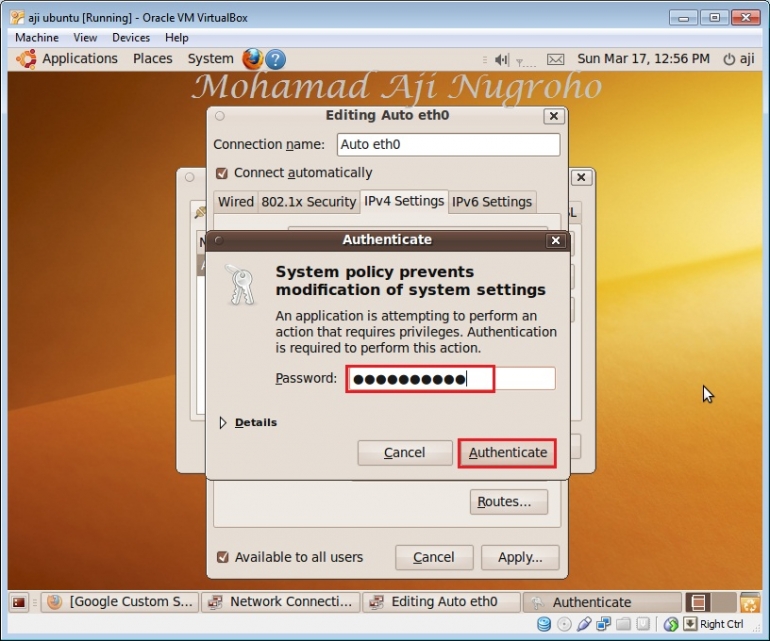

d.Masukkan Password saat anda Log In kemudian click Authenticate
Setelah muncul jendela Network Connection kembali kemudian clickClose
3.Setelah melakukan setting IP Address pada Linux Ubuntu maka selanjutnya adalah melakukan setting Ip Address dari Operating System utama atau Windows 7 dengan cara

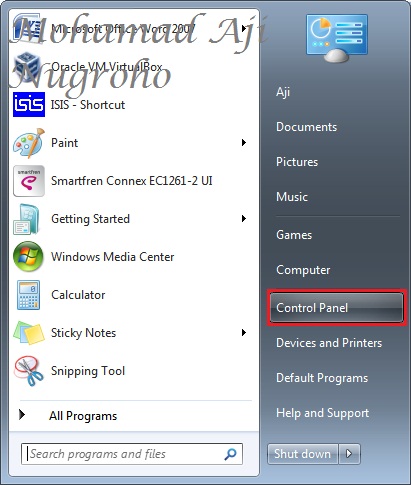

a.click Star kemudian Control Panel

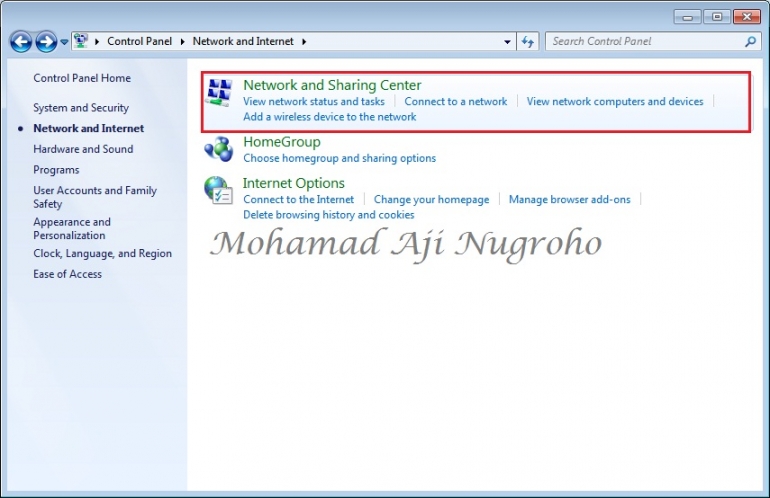

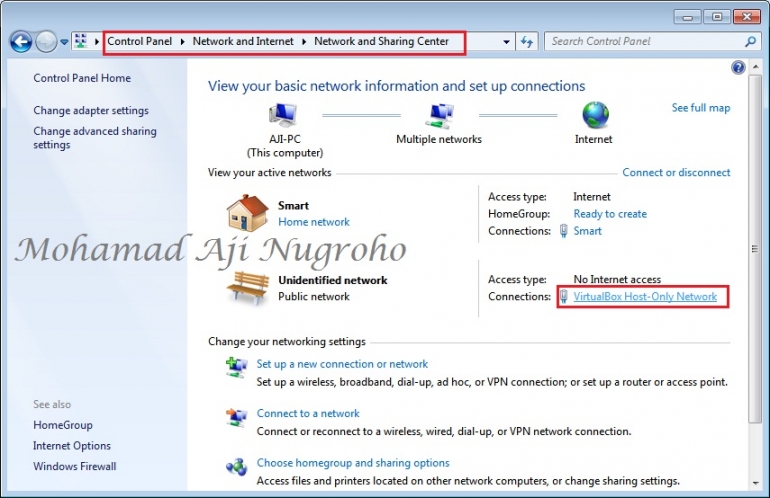

b.Setelah munul jendela Control Panel kemudian pilih Network and Sharing Center seperti pada gambar dibawah ini
c.Lalu pilih VirtualBox Host-Only network seperti kotak merah pada gambar, lakukan double click

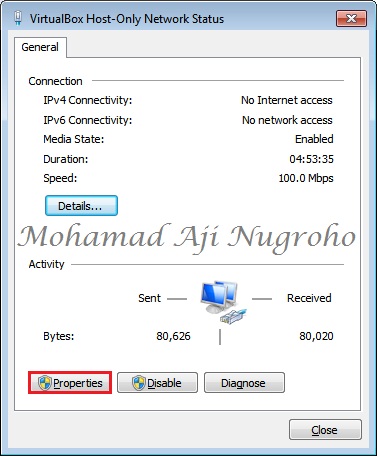

d.Pada jendela VirtualBox Host-Only networkclick Propertis seperti gambar dibawah ini
e.Kemudian click pada Internet Protocol Version 4 (TCP/IPv4)
f.Pilih Use the following IP Address sehingga anda dapat memasukkan Ip Address beserta Subnet mask. Pada artikel ini diberikan IP Address 192.1.1.2 dengan Subnet mask 255.255.255.0 sehingga sama Class dengan OS Linux Ubuntu yang telah disetting. Kemudian click OK
4.Setelah Proses setting IP pada kedua Operating system selesai, selanjutnya dilakukan turn off Windows Firewall. Turn off Windows Firewall dilakukan dengan cara
a.click Star kemudian Control Panel

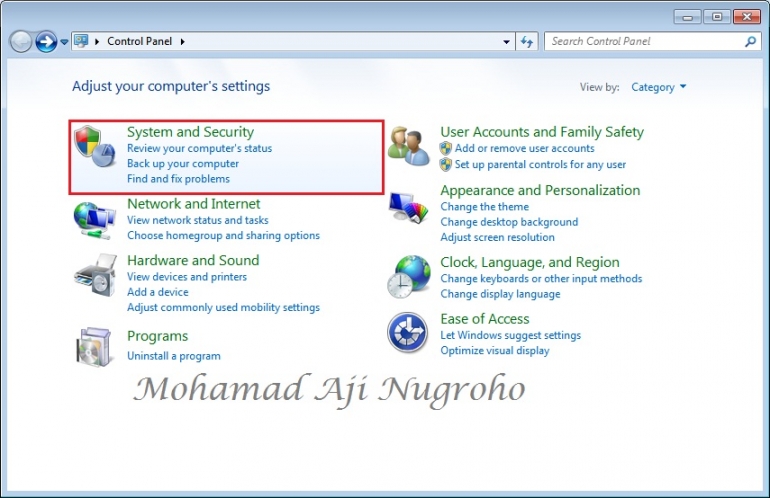

b.Setelah munul jendela Control Panel kemudian pilih System and Security seperti pada gambar dibawah ini

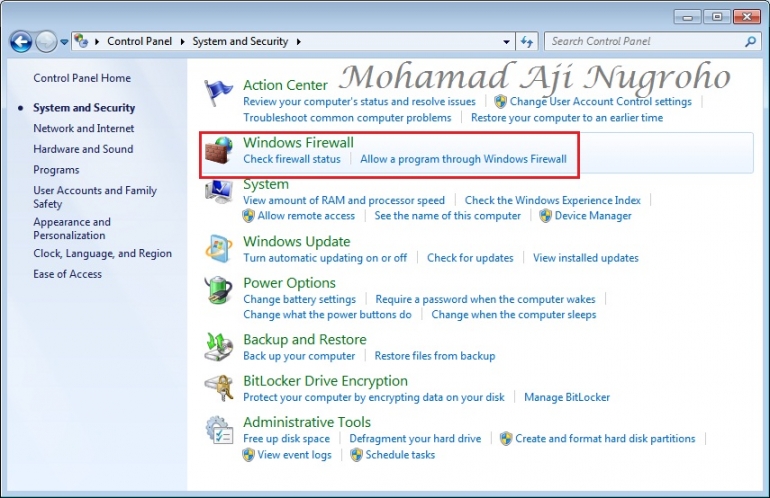

c.Kemudian pilih dan click Windows Firewall seperti pada gambar dibawah

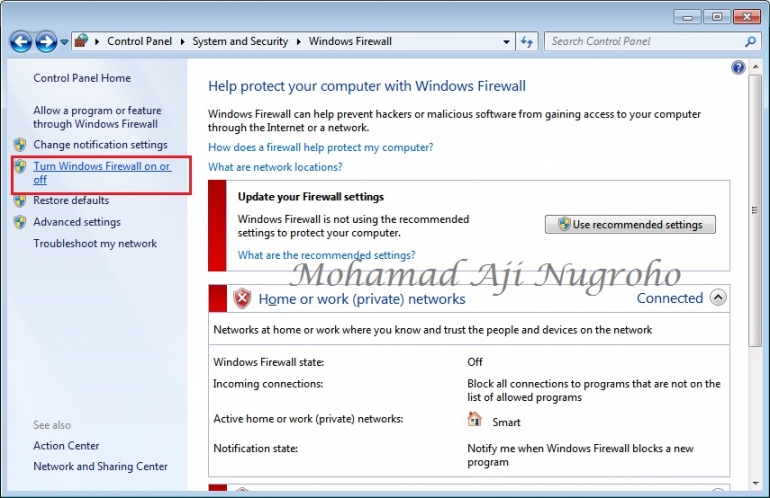

d.Pilih dan click Turn Windows Firewall on or off

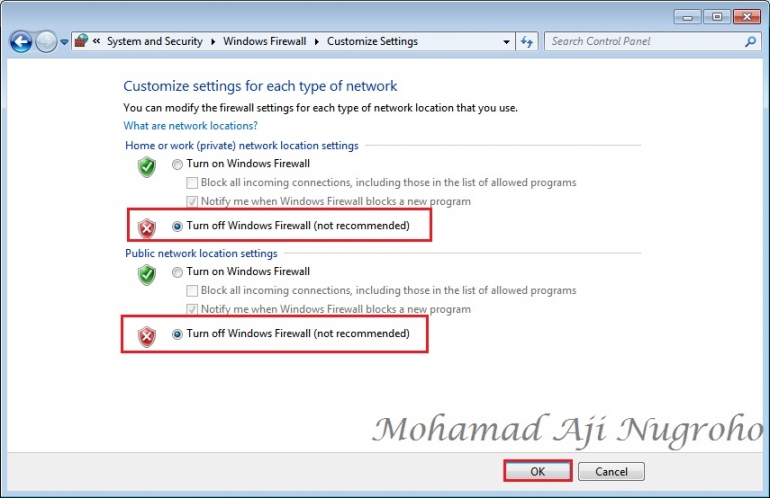

e.Kemudian pada jendela tersebut pilih Turn off Windows Firewall pada Home dan Public network seperti gambar dibawah ini, kemudian OK
5.Setelah proses Setting IP pada kedua Operating System dan proses turn off Windows Firewall selesai, maka dilakukan test Ping utuk menguji koneksi antara Operating System Linux Ubuntu dengan Windows 7.
Pada Windows 7 dilakukan dengan cara

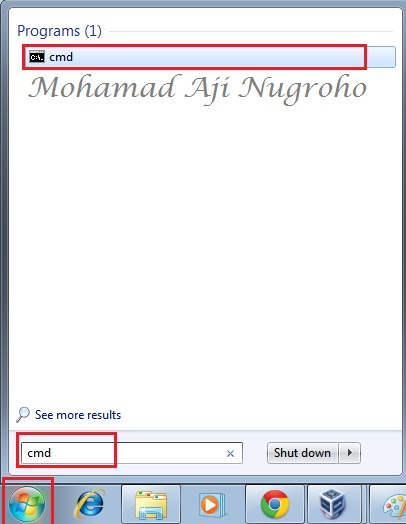

a.Buka jendela cmd dengan menggunakan jendela Run agar lebih cepat dan mudah dalam pencarian jendela cmd seperti gambar dibawah ini

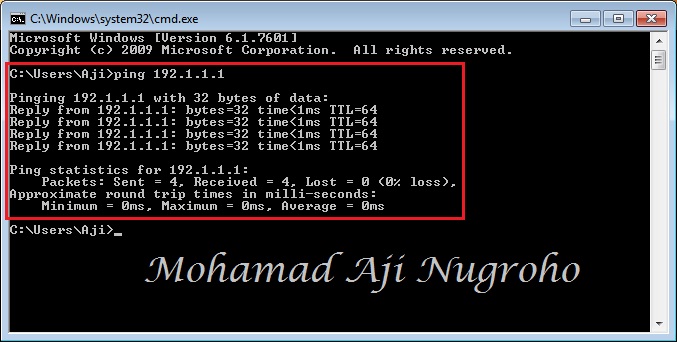

b.Kemudian ketikkan ping 192.1.1.1 pada jendela cmd Windows 7 dan ternyata terdapat Repply dari IP Address 192.1.1.1 yang merupakan IP Address dari Linux Ubuntu dan hal tersebut menandakan bahwa test ping sukses dilakukan dan koneksi antara Windows 7 dengan Linux Ubuntu telah terjalin.
Untuk lebih memastikan apakah koneksi antara Linux Ubuntu dengan Windows 7 telah terjalin maka dilakukan test ping dari Linux Ubuntu kepada Windows 7 yang dilakukan dengan cara
a.Pada Layar utama Linux Ubuntu pilih dan click Applications kemudian click Accessories lalu click Terminal atau lakukan seperti pada gambar dibawah ini

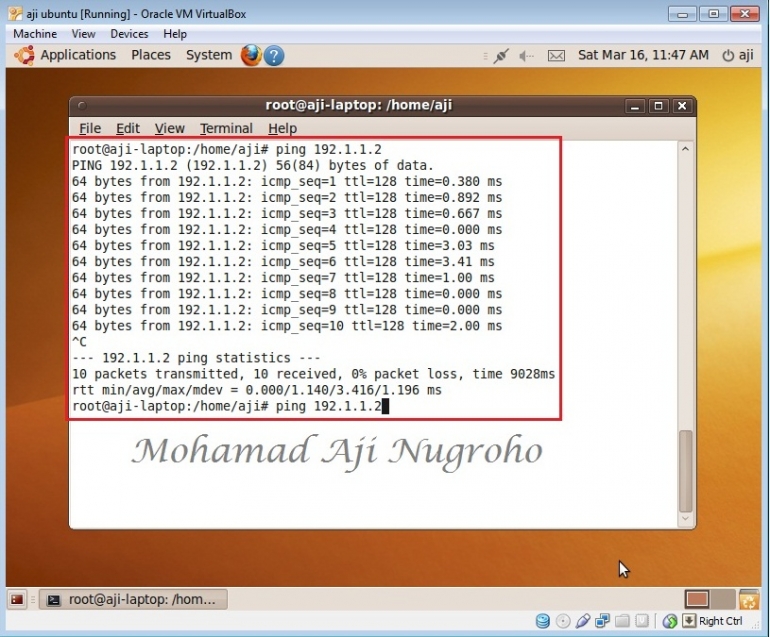

b.Kemudian ketik “ping 192.168.1.2” pada Terminal Linux Ubuntu. Pada Terminal Linux Ubuntu tertera tulisan
10 packets transmitted, 10 received, 0%packet loss
yang berarti bahwa test ping telah berhasil dilakukan sehingga hal tersebut menguatkan dan menjadi fakta bahwa koneksi antara Linux Ubuntu dengan Windows 7 telah terjalin dengan baik.
6.Selanjutnya untuk mengkoneksikan Linux Ubuntu dengan Internet dilakukan dengan cara membuat Wired Network baru
a.Pada Layar utama Linux Ubuntu pilih dan clickSystem, kemudian Preferences lalu Network Connection atau laukan seperti gambar dibawah ini
b.Pada jendela Network Connection pilih Wired kemudian Add
c.Masukkan Connection name sebagai contoh “Auto eth1”, lalu pilih IPv4 Setting, pilih Method Automatic (DHCP), kemudian click Apply
d.Pada jendela Network Connection akan muncul Connection name yang telah kita buat dengan nama “Auto eth1”
e.Lalu click pada Icon Wired Network dan pilih Connection name yang telah dibuta dengan nama “Auto eth1”
7.Untuk mencoba koneksi Internet pilih Icon Firefox Web Browser lalu masukkan alamat web seperti gambar dibawah ini
Selamat Mencoba Semoga Sukses
